ユニグラフ（UNIGRAF）は、フィンランドを拠点とする世界有数の電子計測機器メーカーです。USB-C™、DP(DisplayPort™)及びHDMI™ の入出力インターフェースを持つ機器への信号出力試験やプロトコル信号解析試験に対応したテストツールを専門に取り扱っています。VESA（Video Electronics Standards Association）規格のDP Link Layer CTS、Dolby Vision™ CTS、HDCP CTS等の各種コンプライアンス試験にも対応しており、被測定物（DUT）の仕様や開発、品質保証、生産ライン等のアプリケーションに応じた製品ラインアップを幅広く揃えております。
UCD-500 Gen2: DP 2.1 Generator & Analyzer
UCD-500 Gen2は最大UHBR 20Gbps/レーン（非圧縮8K@60Hz、DSC圧縮16K@60Hz）、DP 2.1 Link LayerやAdaptiveSync、LTTPR等のCTS機能に対応したテストデバイスです。DP及びUSB-Cの入出力インターフェースを持つシンク、ソース及びリピーター機器の試験が可能です。USB-C入出力はPD(パワーデリバリー)規格3.1に対応。上記GUI画像の様にソース機器の出力をキャプチャしてメインリンクのデータ解析を行うLink Analyzer機能にも対応しています。

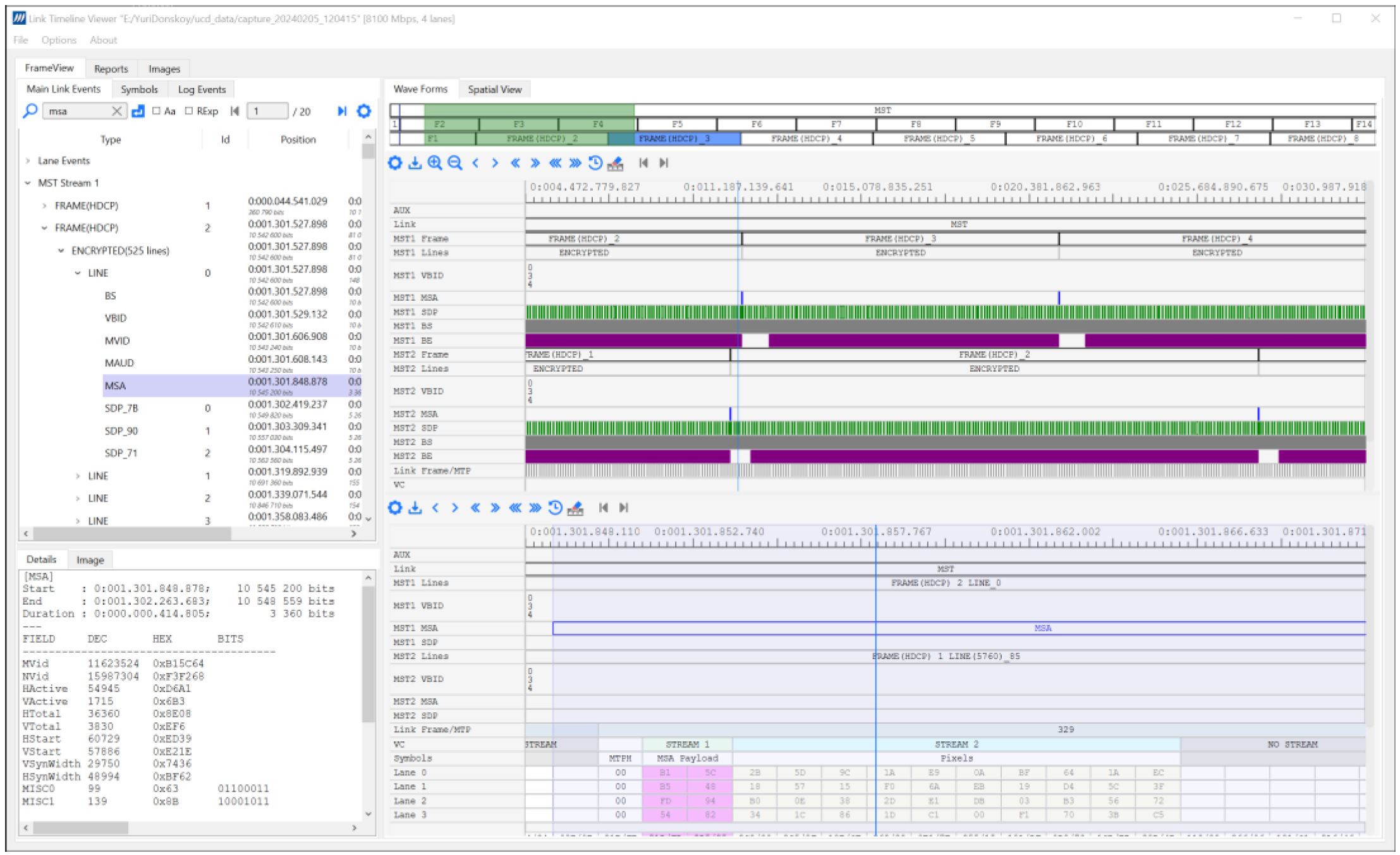

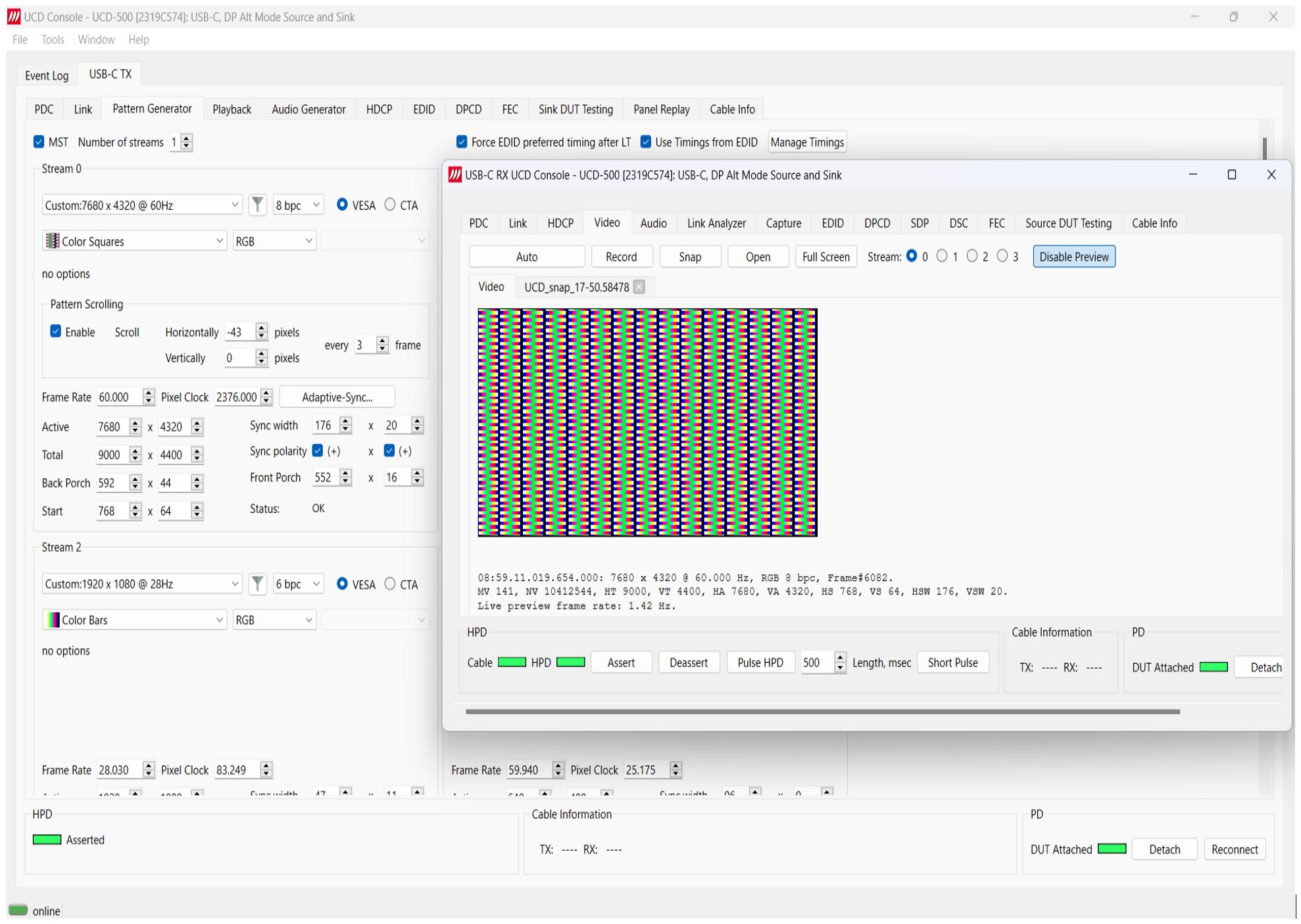

ソフトウエア画面（DP信号出力設定と映像キャプチャ、RAWデータ解析機能）

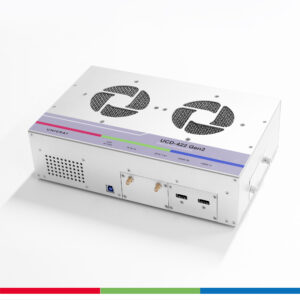

UCD-422: HDMI 2.1 10K Generator & Analyzer
UCD-422はHDMI 2.1（非圧縮10K@30Hz）の入出力インターフェースを持つシンク、ソース及びリピーター機器の試験が可能なテストデバイスです。FRL（Fixed Rate Link）、VRR(Variable Refresh Rate)、DSC(Display Stream Compression)、ALLM(Auto Low Latency Mode）、QMS(Quick Media Switching)、eARC、HDCP(1.4/2.3)等の各種機能に対応。信号出力タイミングやパケットデータを任意にカスタマイズ可能。映像、音声、パケットデータをフレーム単位で登録、再生を可能にするシナリオ再生モードにも対応しています。

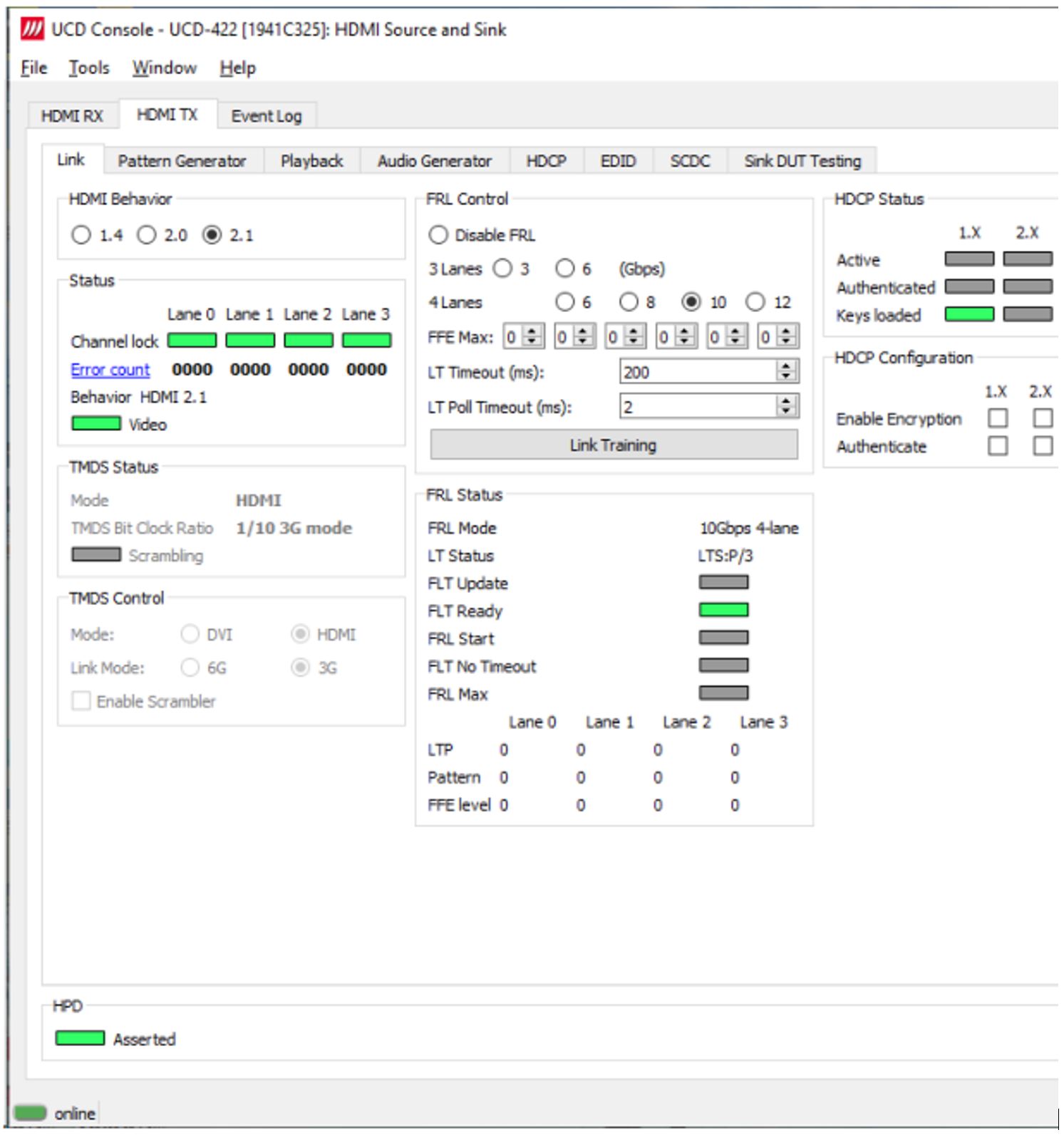

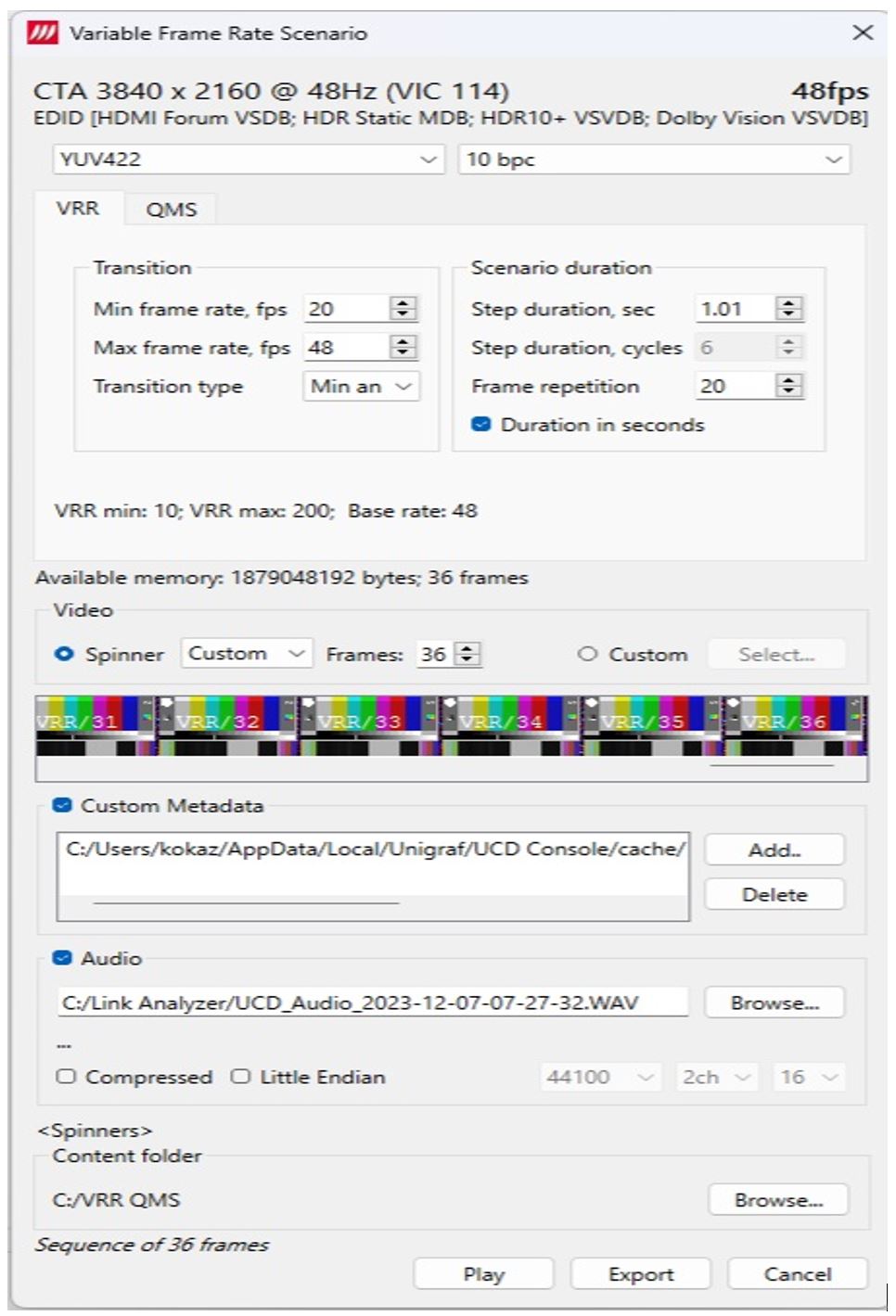

ソフトウエア画面（HDMIリンクステータス、VRR設定、DSCデコード機能）
UCD-412: HDMI 2.1 10K Generator
UCD-400: DisplayPort 1.4a(HBR3) Generator & Analyzer
UCD-400は最大HBR3（非圧縮8K@30Hz、DSC圧縮8K@60Hz）、DP 1.4a Link LayerやAdaptiveSync、DSC、HDCP2.3等のCTS機能に対応したテストデバイスです。DPインターフェースを持つシンク、ソース及びリピーター機器の試験が可能です。上記GUI画面の様にソース機器の出力をキャプチャして最大HBR3までのメインリンクのデータ解析を行うLink Analyzer機能にも対応しています。

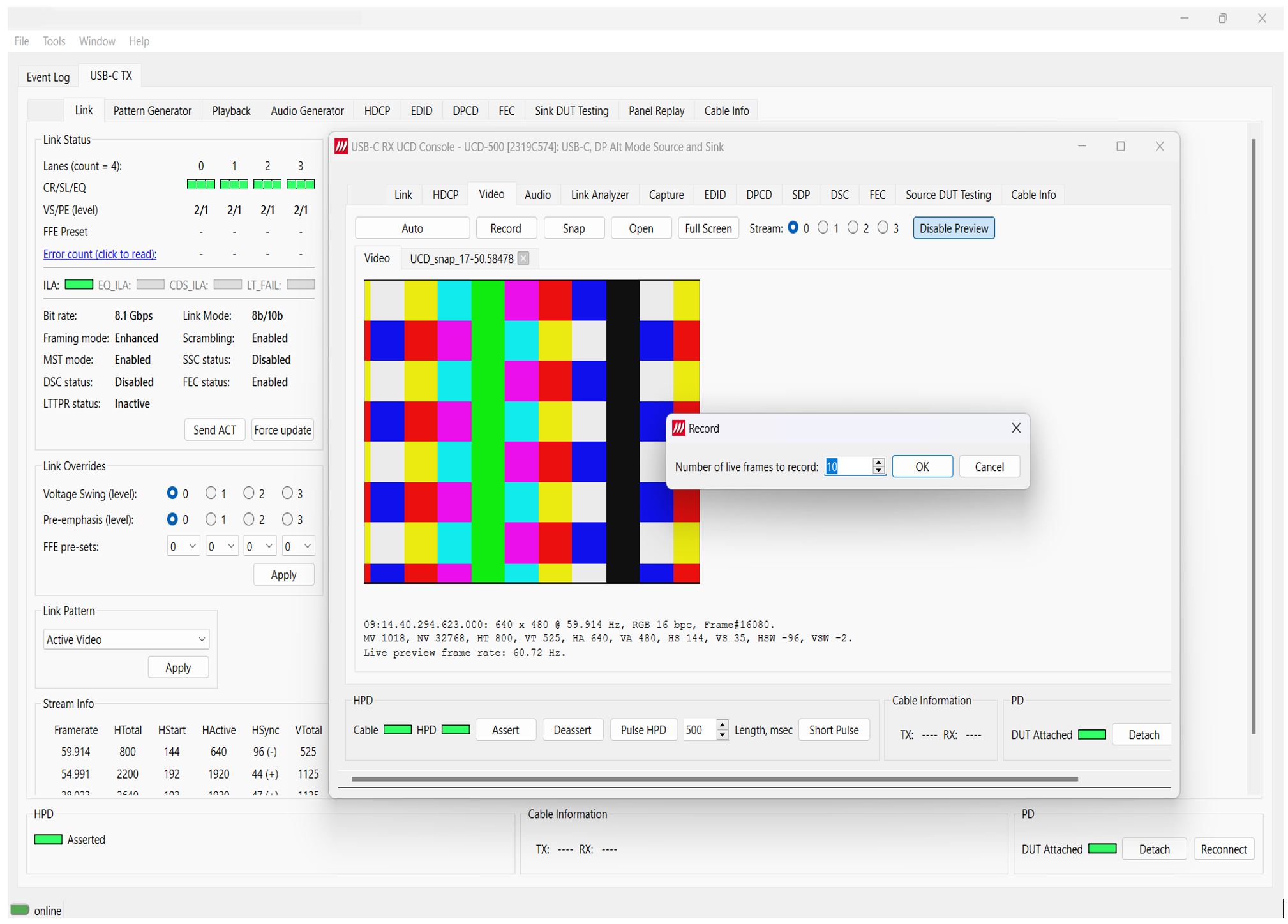

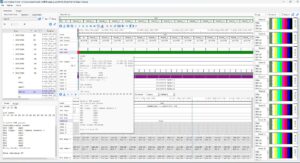

ソフトウエア画面（DPリンクステータスと映像キャプチャ、RAWデータ解析機能）
8K Dolby Test Tools
UCD-452: HDMI 8K Dolby Vision™ Test Generator
UCD-451: DisplayPort 1.4a 8K Dolby Vision™ Test Generator
UCD-452はHDMI 2.1、UCD-451はDP（DisplayPort）1.4aの出力を装備した8K ドルビービジョン、ドルビーオーディオの認証試験機能に対応したシンクDUT用信号発生器です。 32GBメモリ、500GB SSDストレージを持つWindows PC組込製品であり、8Kドルビービジョン映像を登録、再生が可能です。
注）同製品はドルビービジョン認証試験用の専用機ですが、認証試験用プログラムは弊社から提供する事が出来ません。詳細は担当窓口までお問合せください。
4K Dolby Test Tools
UCD-323は最大4K@60Hzまでの解像度のDP（DisplaｙPort）及びHDMIの入出力（信号解析と信号出力機能）に対応、入出力の切替えにより、シンクとソース機器両方の試験を実現するテストデバイスです。オプションでHDCP2.3のCTS機能にも対応可能です。
UCD-323-FはUCD-323と同様の機能を持ち、且つ4K ドルビービジョン、ドルビーオーディオの認証試験機能及びHDR10＋のシンクDUT認証試験機能に対応しています。
注）UCD-323-Fのドルビー認証試験用プログラムは弊社から提供する事が出来ません。詳細は担当窓口までお問合せください。

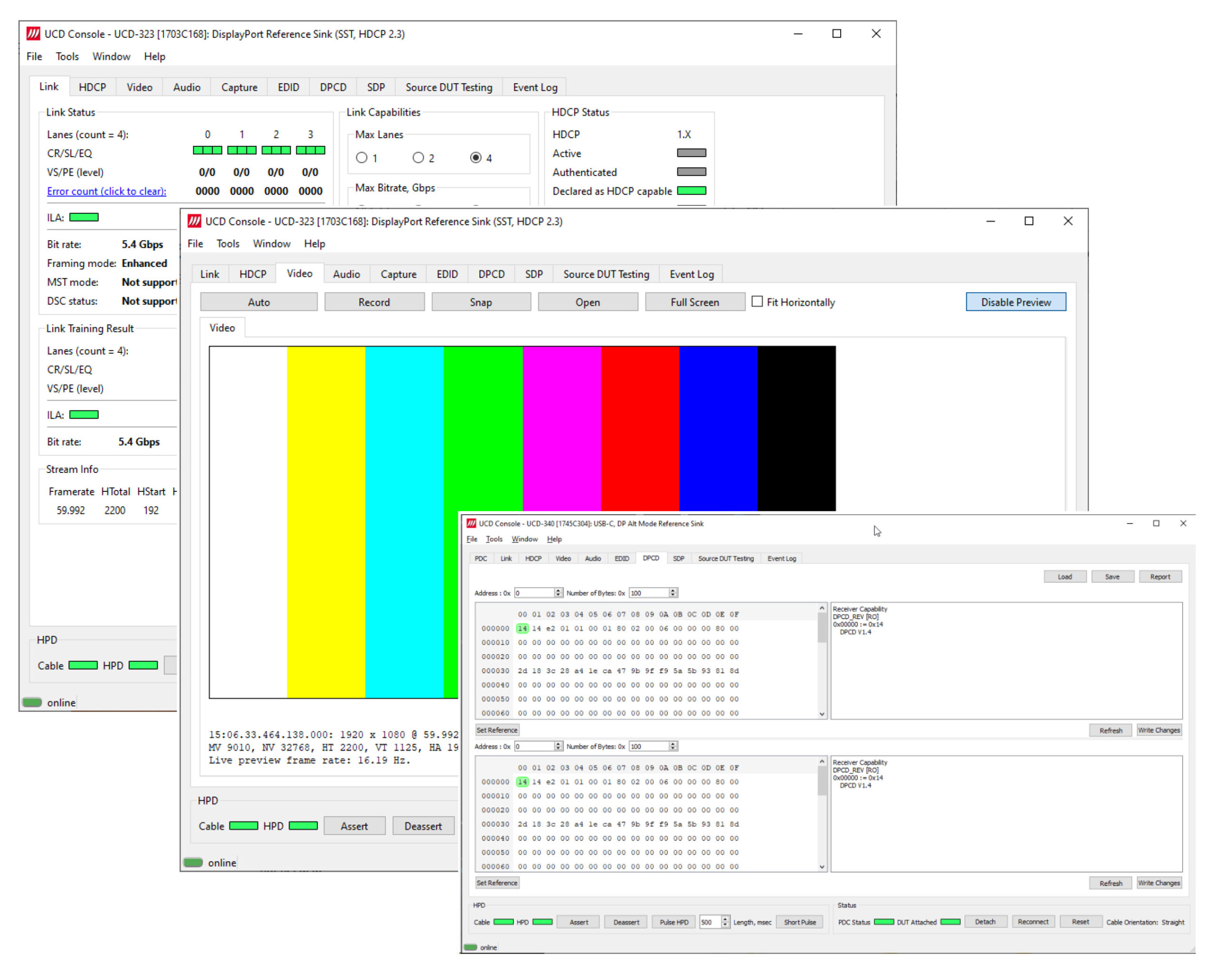

ソフトウエア画面（リンクステータスと映像音声キャプチャ機能）
UCD-340-A USB-C (DP Alt Mode HBR2) Generator & Analyzer
UCD-340-Aは最大HBR2（非圧縮4K@60Hz）、USB-C DP Alt Mode 対応、PD(パワーデリバリー）2.0の試験が可能なテストデバイスです。PDは標準で最大5V/3.0A、オプションの電源ユニットを使用する事で最大20V/5.0Aまでの試験が可能。入力(信号解析)と出力（信号出力）機能の切替えにより、シンクとソース機器両方の試験に対応します。

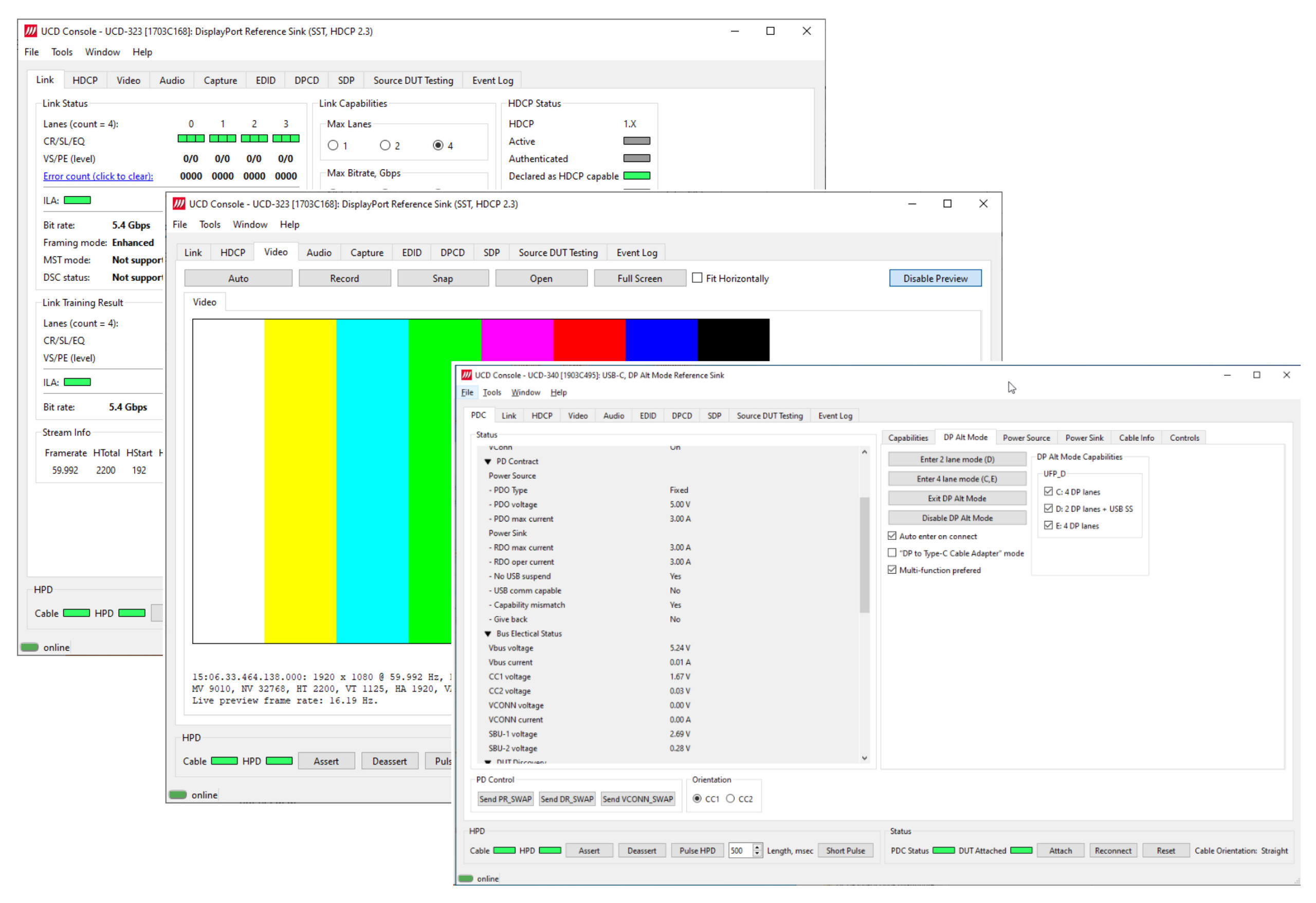

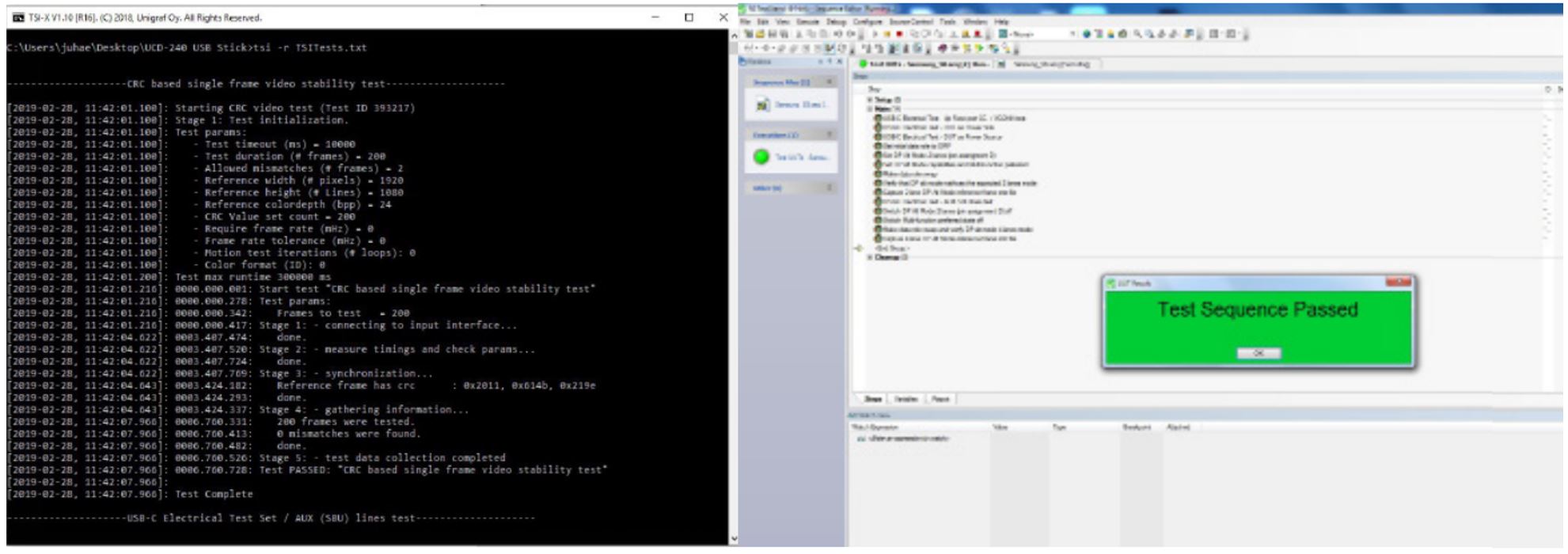

ソフトウエア画面（DPリンクステータスと映像キャプチャ、PD機能）
DPA-400 AUX Channel Monitor

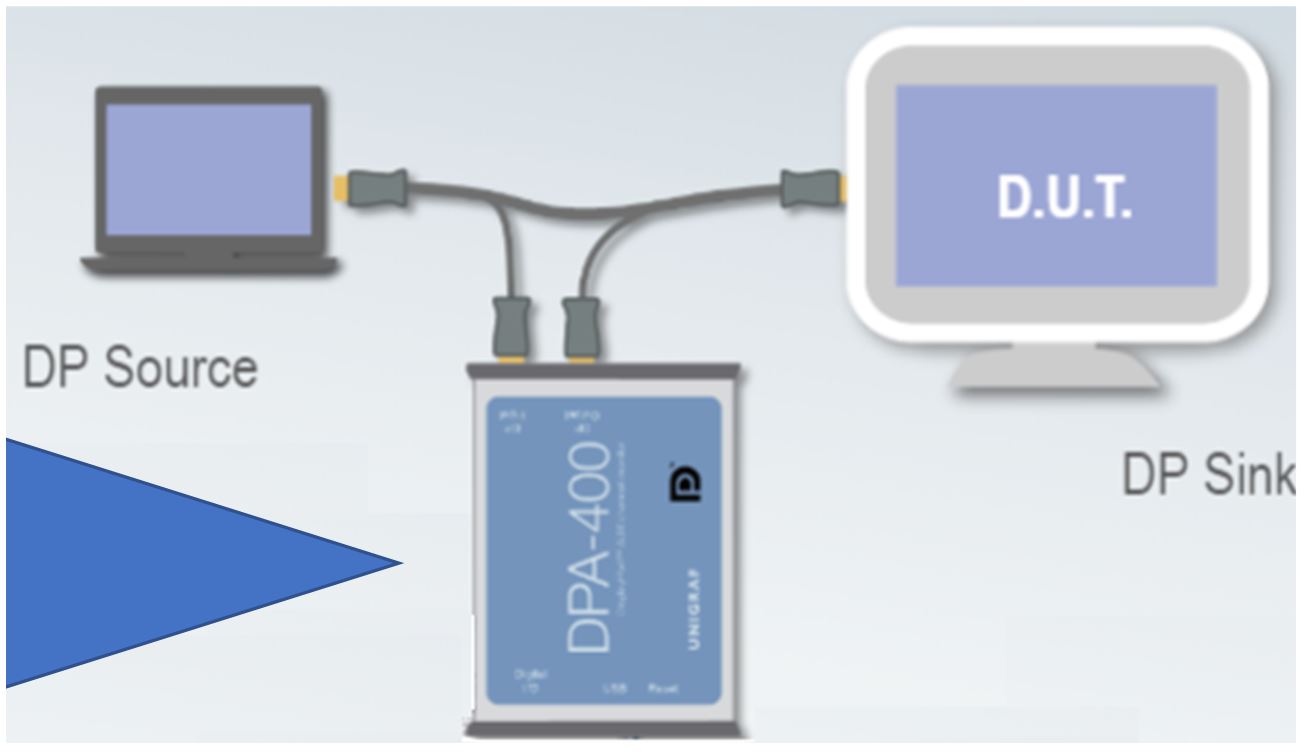

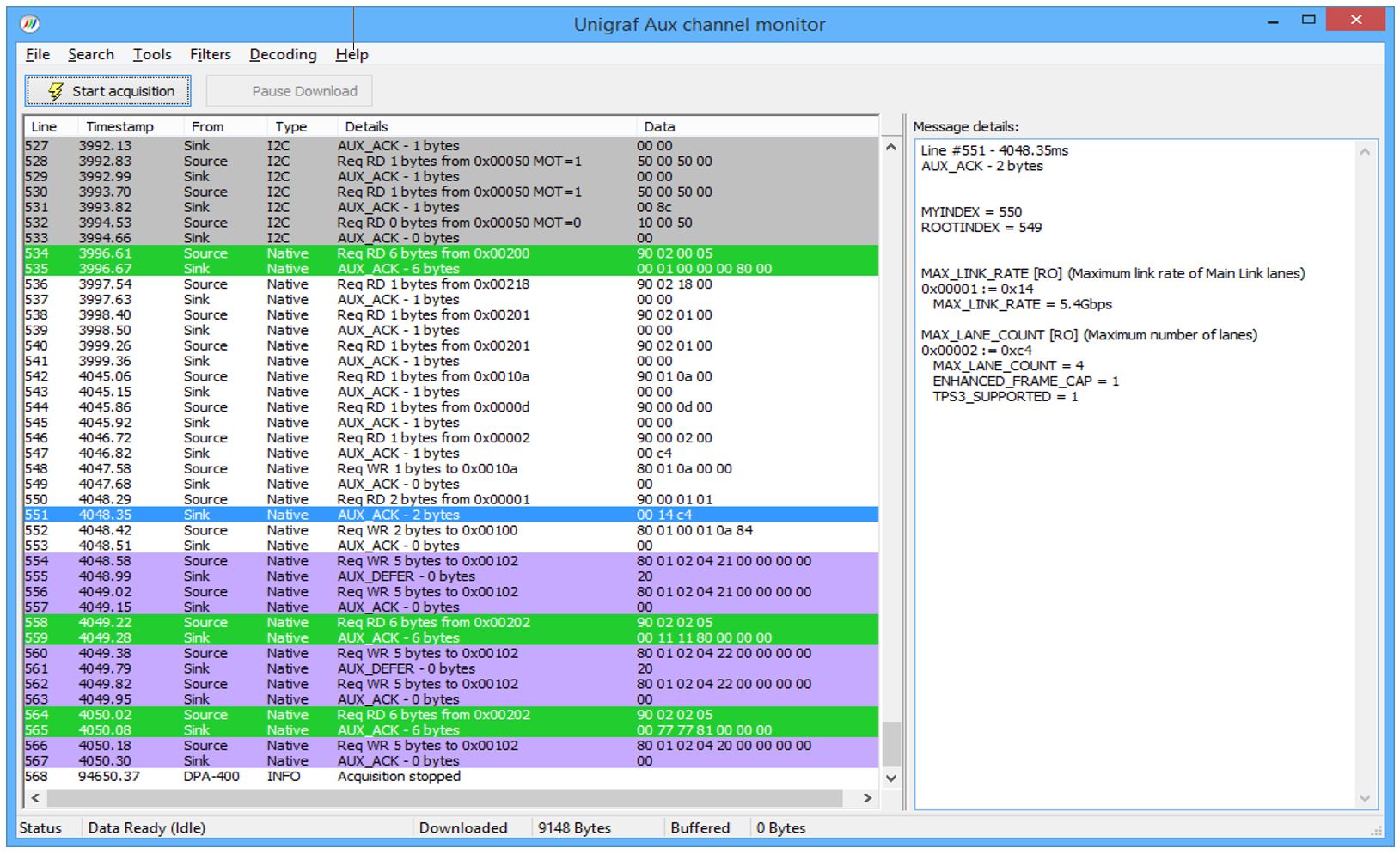

DPA-400 2.1はDP（DisplaｙPort）のソースDUTとシンクDUTの中間に設置し、AUXチャンネルのトランザクションをキャプチャ、解析する為のＡＵＸチャンネルモニターです。ＨＰＤ（Hot Plug Detect）検知、ＤＰＣＤ（DisplayPort Configuration Data）読込と書込、ＭＳＴ（Ｍｕｌｔｉｓｔｒｅａｍ）サイドバンドチャンネル通信、ＥＤＩＤ読込の一連の流れをタイムスタンプ情報と共にGUIで表示可能です。またDPCDの記述はDPの最新2.1規格に対応しており、HDCP1.3と2.3メッセージのデコードにも対応。オプションのドングルケーブルによりUSB-Cの入出力DUTの接続も可能です（PD解析は非対応）。
Production Line Testers
UTC-274 USB-C Production Line Tester

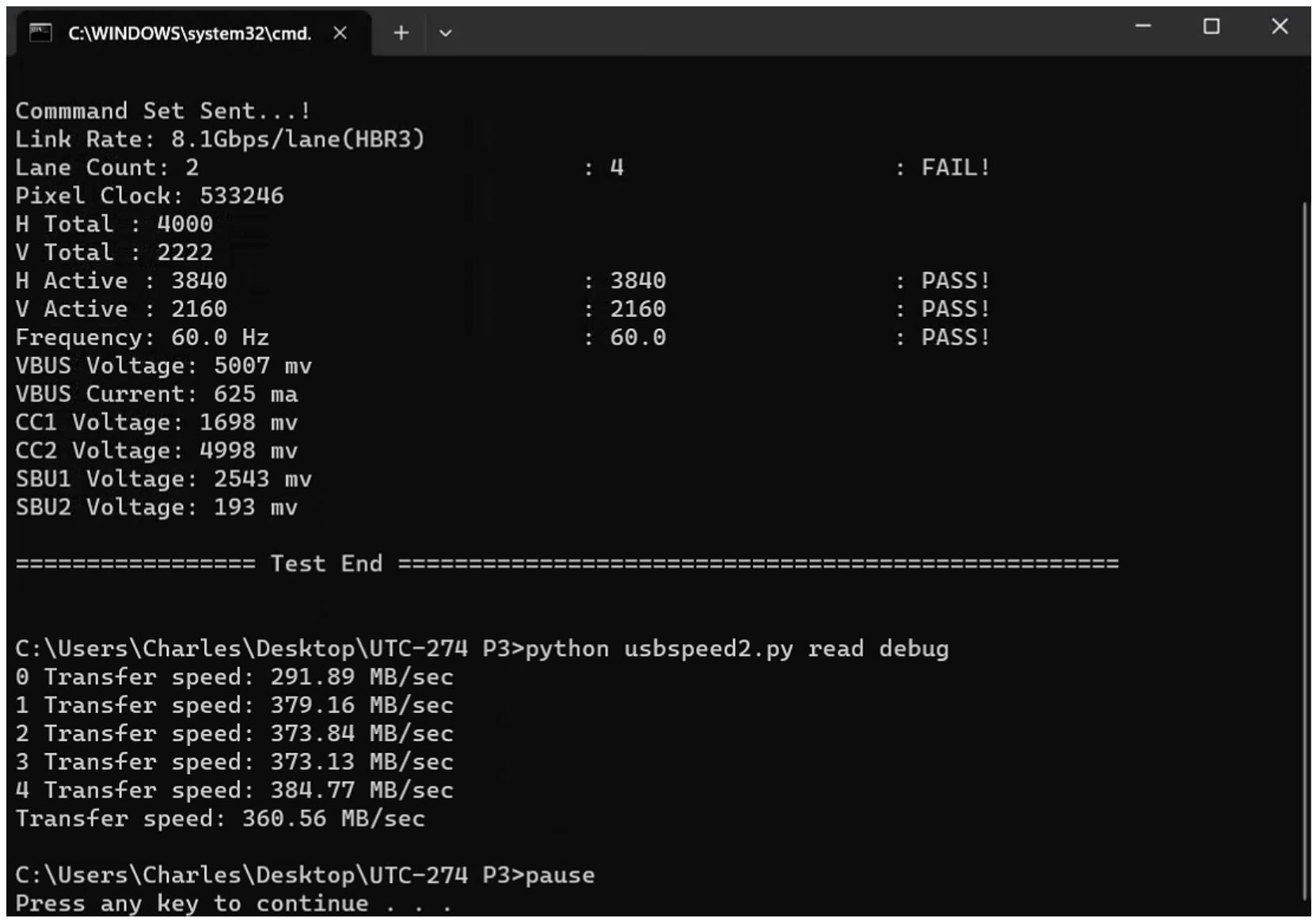

UTC-274は最大HBR2（非圧縮4K@60Hz）、USB-C DP Alt Mode 対応（DP Sink Roleのみ）、PD(パワーデリバリー）3.1、USBスピード(最大3.2 Gen2)及びUSB4 Mode Checkの試験が可能な生産ライン向けの廉価版テストデバイスです。PDは標準で最大20V/3.25A(Power Sinkは5V/3A)、オプションの電源ユニットを使用する事でPD3.1 EPRに対応、最大48V/5.0Aまでの試験が可能となります。
注）同製品は制御プログラムをユーザーが専用SDKのコマンドを用いてプログラミングする必要があります（動作確認の為の簡易GUIソフトウエアは2024年中旬にリリース予定）。
UCD-240 USB-C(DP Alt Mode HBR2) Generator & Analyzer
UCD-240は最大HBR2（非圧縮4K@60Hz）、USB-C DP Alt Mode 対応、PD(パワーデリバリー）2.0の試験が可能な生産ライン向けの廉価版テストデバイスです。PDは標準で最大5V/3.0A、オプションの電源ユニットを使用する事で最大20V/5.0Aまでの試験が可能。入力(信号解析)と出力（信号出力）機能の切替えにより、シンクとソース機器両方の試験に対応します。

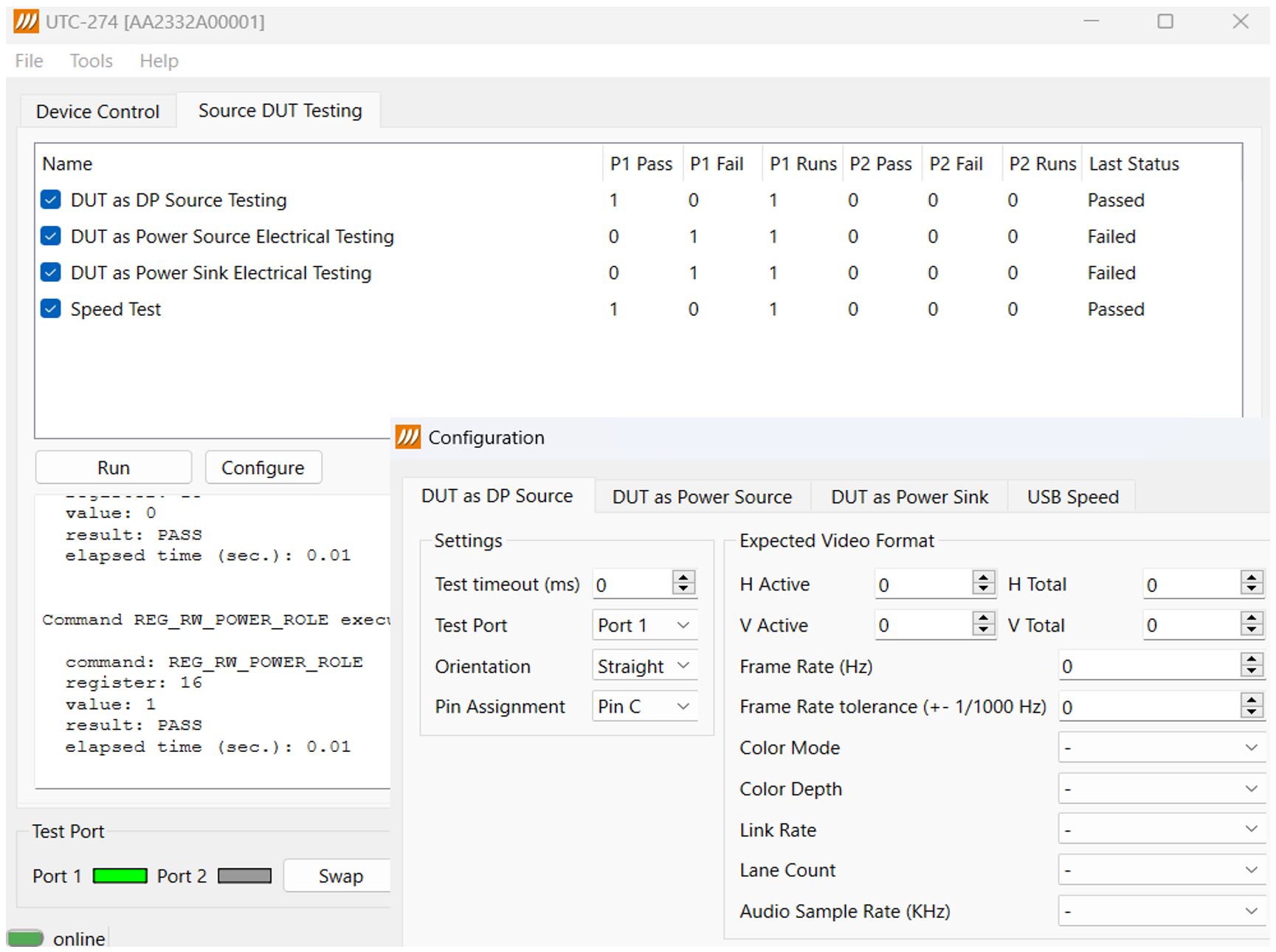

備考）同製品は制御プログラムをユーザーが専用SDKのコマンドを用いてプログラミングする必要があり、加えて試験パラメータの作成と保存の為に最低１台のUCD-340が必要となります。詳細は弊社担当窓口にお問合せください。
制御プログラム実行イメージ
DisplayPort PHY Compliance Test Automation Tools
UCD-323 Gen2, DPR-100, DPT-200
UCD-323 Gen2、DPR-100、DPT-200はDP（DisplaｙPort）のPHY認証試験で使用されるキーサイト社、テクトロニクス社のオシロスコープ用テストツールです。UCD-323 Gen2はDP 2.1 PHY CTS及びHDCP 2.3 CTSのシンクDUT、ソースDUT両方の試験が可能な最新モデルです。

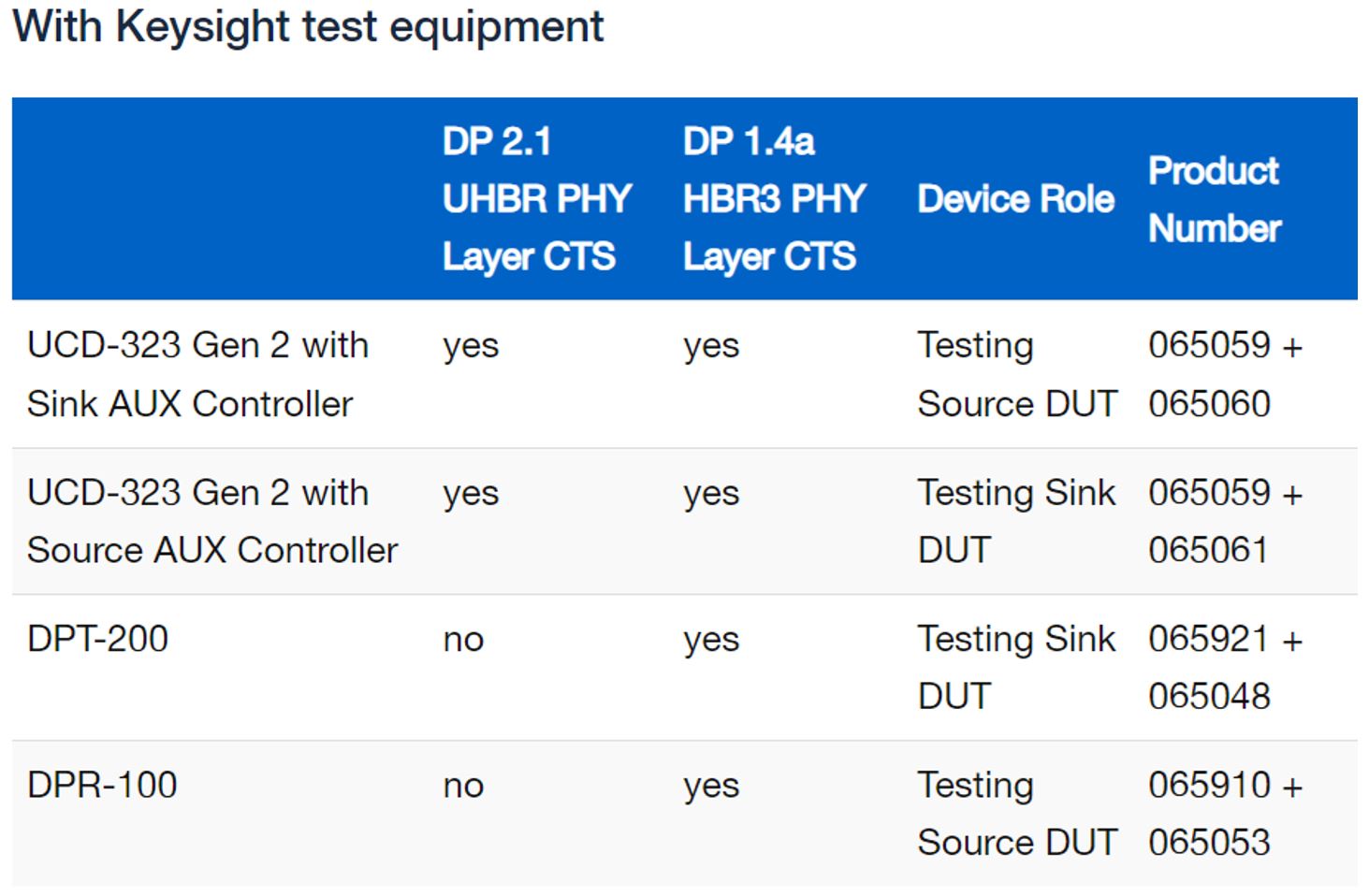

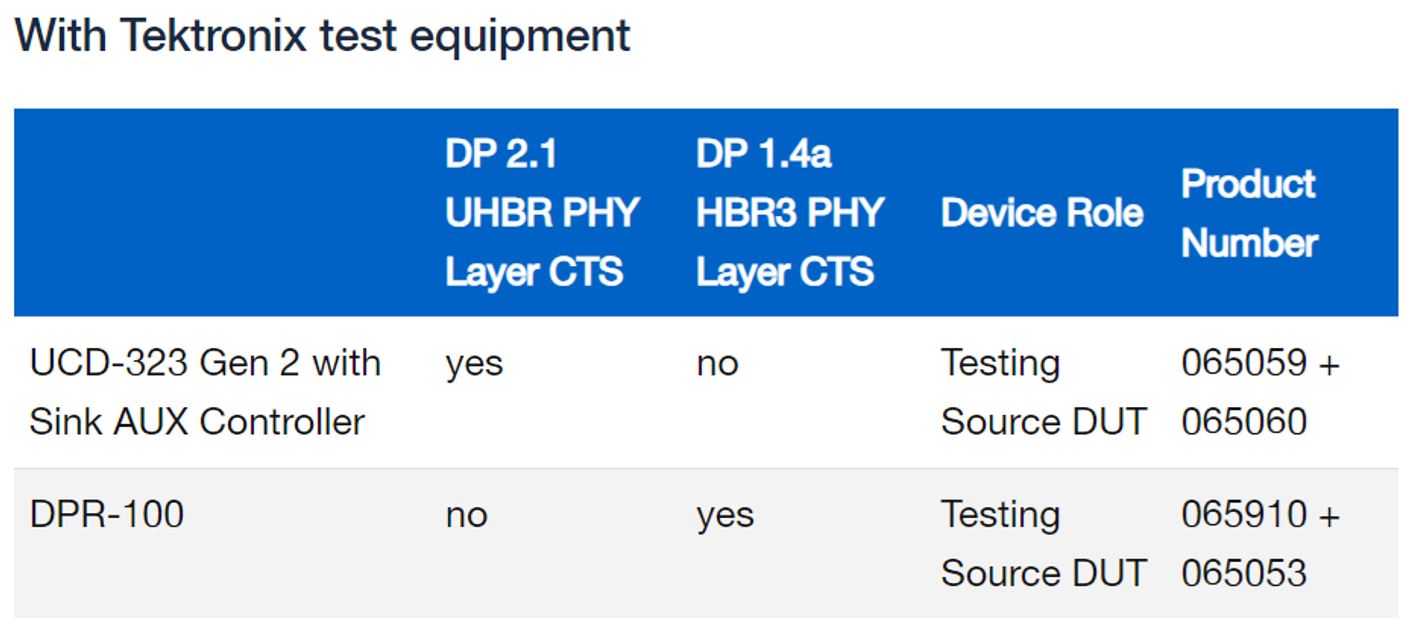

注）対応規格及び対象DUTは製品によって異なります。詳細は上記対応表(2024年1月末時点)を参照してください。またオシロスコープ側のバージョンアップが必要となる場合もあるので、詳細は各メーカーにお問い合わせください。
＊製品の仕様や外観、ソフトウエアの表示デザイン等は予告無く変更される場合があります。
＊掲載の機能説明には一部オプション品も含みます。また国内限定仕様の製品もございますので、詳細は担当窓口にお問い合わせください。
＊一部製品を除きご評価用のデモ機も揃えております。ご興味ある製品がございましたら、以下担当窓口にお問い合わせください。
